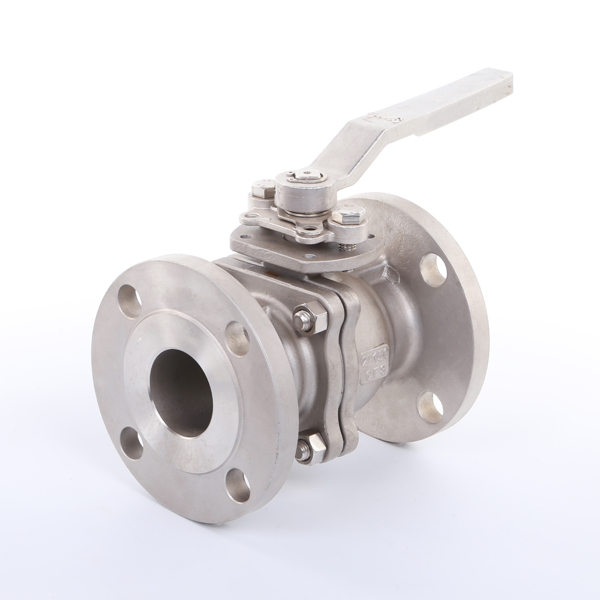

ASME B16.34 Нержавеющая сталь 2PC Фланцевый шаровой кран с плавающей запятой

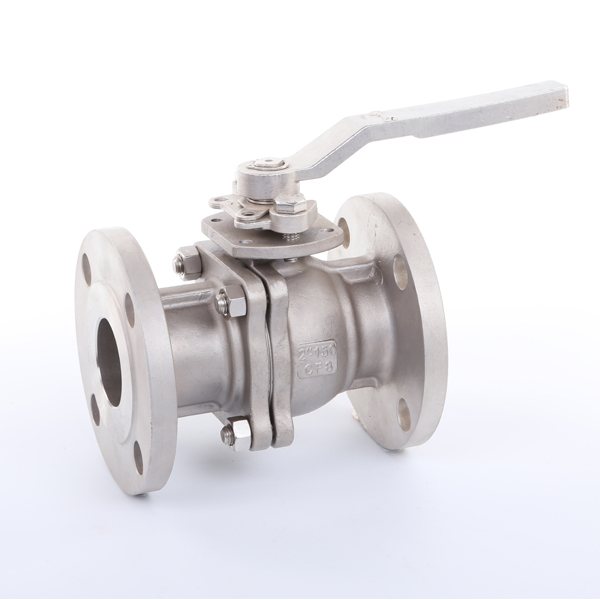

ASME B16.34 Фланцевый двухкомпонентный шаровой клапан из нержавеющей стали

Конструктивные особенности

• Материал из нержавеющей стали: Корпус клапана изготовлен из нержавеющей стали 304 или 316, что обеспечивает высокую прочность и хорошую коррозионную стойкость.

• Двухкомпонентная конструкция: корпус клапана разделен на две части, что облегчает обслуживание и замену компонентов, тем самым сокращая время простоя.

• Конструкция с плавающим шаром: шар свободно плавает под средним давлением, образуя герметичное уплотнение за счет плотного прилегания к седлу клапана.

• Фланцевое соединение: используется фланцевое соединение RF (с выступающей поверхностью) в соответствии со стандартами ASME B16.5, обеспечивающее надежную установку и герметизацию.

• Пожаробезопасная конструкция: соответствует стандартам API 607, обеспечивая герметичность даже в условиях пожара и предотвращая утечку среды.

• Антистатическое устройство: встроенное антистатическое устройство эффективно предотвращает накопление статического электричества, снижая риск возгорания и взрыва.

• Выдувозащищенный шток: Шток имеет противовыбросовую конструкцию, обеспечивающую безопасность эксплуатации.

• Компактный дизайн: небольшой размер и легкий вес, что облегчает установку и интеграцию в существующие системы.

Технические параметры

• Диапазон размеров: от 1/2″ до 8″ (от DN15 до DN200)

• Номинальное давление: от 150 до 600 фунтов (от PN20 до PN100)

• Диапазон температур: от -29 ℃ до 425 ℃.

• Материалы:

• Корпус клапана: нержавеющая сталь 304, 316.

• Шар: нержавеющая сталь 316.

• Стержень: нержавеющая сталь 316

• Уплотнительный материал: ПТФЭ, РПТФЭ.

• Тип соединения: Фланцевое соединение (RF)

• Режим работы: ручной (с маховиком), пневматический.

• Стандарты проектирования: ASME B16.34, API 608.

• Стандарты тестирования: API 598.

• Сквозные размеры: Соответствует стандартам ASME B16.10.

Области применения

• Нефтяная и газовая промышленность: используется в системах разведки, сбора, транспортировки и обработки нефтяных и газовых месторождений для обеспечения надежной изоляции и контроля сред.

• Химическая промышленность: Подходит для систем транспортировки и реакции различных химических сред, предотвращения утечек и обеспечения безопасности производства.

• Фармацевтическая промышленность: Применяется в трубопроводных системах фармацевтического производства для обеспечения изоляции и чистоты сред.

• Пищевая промышленность и производство напитков: Соответствует требованиям пищевой промышленности, используется в системах производственных трубопроводов для обеспечения гигиены и безопасности.

• HVAC: Используется в системах охлаждения и горячего водоснабжения для обеспечения эффективной работы.

• Общее промышленное использование: Подходит для контроля и изоляции таких сред, как вода, нефть и газ.

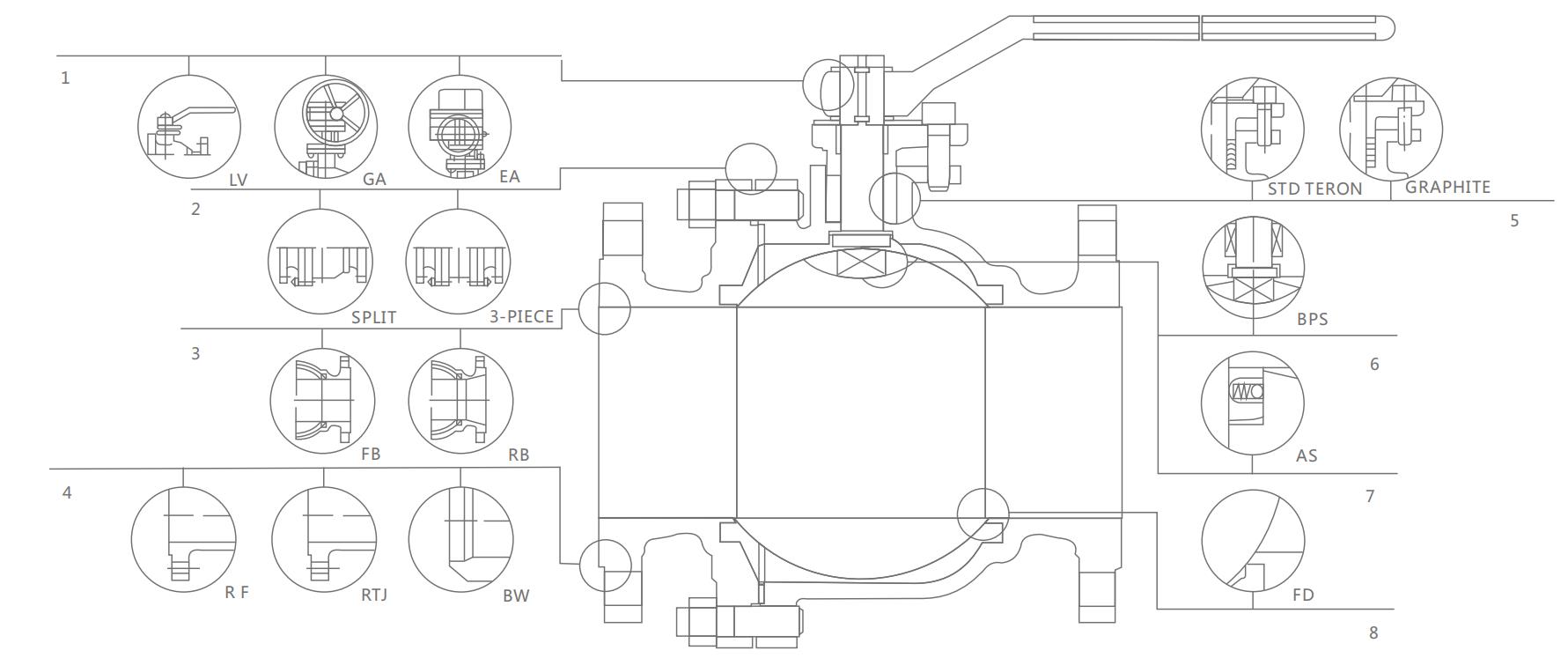

Конструкция фланцевого шарового крана с плавающей запятой из 2 предметов
