Н76
MSNL
H76 Двойной дисковый обратный клапан вафельного типа из нержавеющей стали
Двухдисковый вафельный обратный клапантехнические характеристики:
Размер: 2''~40''(DN50~DN1000)
Давление: Класс 150/300, PN16/25/40
Материал: A351-CF8, A351-CF8M, A135-CF3, A351-CF3M, легированная сталь.
Концы: вафельный тип
Уплотнение/сиденье: металл/мягкое
Особенности двухдискового вафельного обратного клапана:
Беспрепятственный поток
Экономичный дизайн обеспечивает малый вес и короткую длину.
Стабильный диск при более низких скоростях потока
Подпружиненный диск рассчитан на повышение отзывчивости диска
Интегрированное сиденье для тела
Невыдуваемая конструкция вала
Долгий срок службы уплотнения корпуса
Мягкое седло из резины для нулевой утечки.
Конкурентные преимущества двухдискового вафельного обратного клапана:
18 месяцев гарантии
Бесплатный образец, если интерес перед заказом.
Разумная цена, чтобы завоевать ваш рынок.
Завод-изготовитель, а не торговая компания, для контроля каждого производственного процесса.
Обновление технологии, улучшение процессов, оптимизация структуры и улучшение качества.
Отличная система послепродажного обслуживания, обеспечивающая своевременное и оптимальное обслуживание, которое поможет вам завоевать рынок.
Удобный морской порт доставки и стандартные экспортные картонные коробки и фанерные ящики.
100% проверка и тестирование перед доставкой.
Проверка третьей стороной по требованию заказчика.
Предлагаем руководство по эксплуатации.
Двухдисковый вафельный обратный клапан, жидкость или газ, где требуется защита от реверсирования потока в трубопроводе. Двухдисковый вафельный обратный клапан изготавливаются из прочных отливок, которые подвергаются механической обработке в соответствии со строгими спецификациями.См. отдельные страницы технических данных для стандартного диска, вала, пружины и седла из эластомера. Двухдисковый вафельный обратный клапан используются как в вертикальном, так и в горизонтальном исполнении.Для приложений с горизонтальным потоком вал должен быть ориентирован вертикально.Двойные пластинчатые или двухстворчатые обратные клапаны состоят из двух пластин, шарнирно закрепленных в центре и подпружиненных для облегчения закрытия.Они могут использоваться для большинства сред и обладают хорошей пропускной способностью.Размеры варьируются от 2 дюймов до 60 дюймов и больше.Благодаря своей конструкции обратные клапаны с двумя пластинами имеют малый вес и компактные габаритные размеры.Как и в случае дисковых затворов, компактная конструкция клапанов с двумя пластинами может потребовать меньшей поддержки и уменьшить размер, необходимый для механического помещения.Клапаны с двумя пластинами доступны в различных типах корпусов, включая бесфланцевые, проушины и фланцевые;некоторые соответствуют популярным размерам строительной длины API 594.Клапаны с двумя пластинами требуют демонтажа с линии для проведения проверки или ремонта.

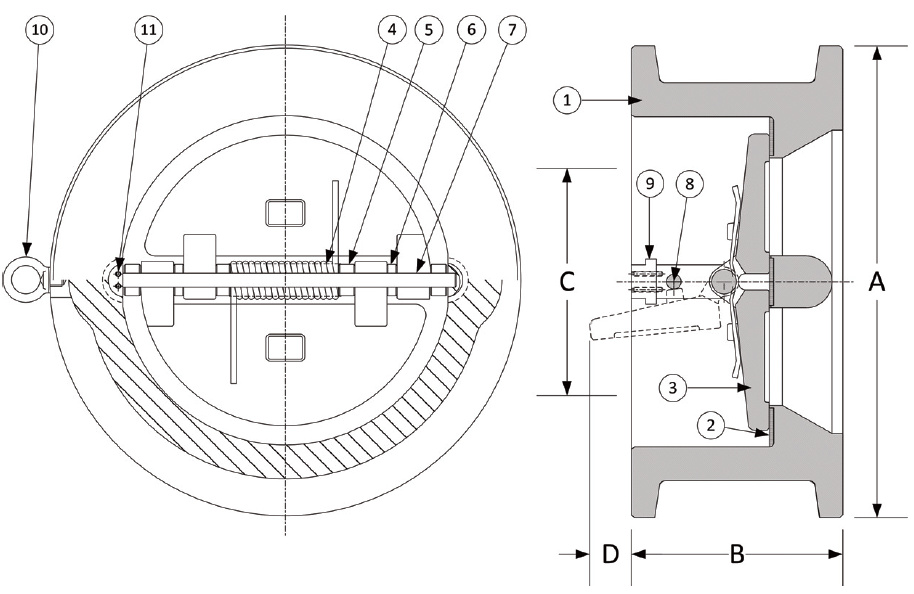

Нет. | Наименование | Материал |
1 | Тело | ASTM A351 гр.CF8M |
2 | Seat | Витоновое уплотнительное кольцо |
3 | Диск | ASTM A351 гр.CF8M |
4 | Весна | Инконель Х-750 |
5 | Пружинная пластина | ASTM A182 гр.F316 |
6 | Упорная шайба | ASTM A182 гр.F316 |
7 | Шарнирный штифт | ASTM A182 гр.F316 |
8 | Стоп-булавка | ASTM A182 гр.F316 |
9 | Обнаружение части | ASTM A182 гр.F316 |
10 | Подъемная проушина | Углеродистая сталь |
11 | Винт | Нержавеющая сталь (316) |
